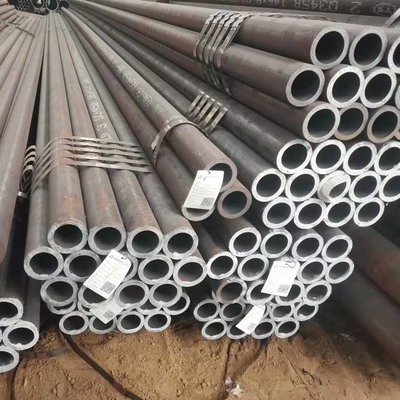

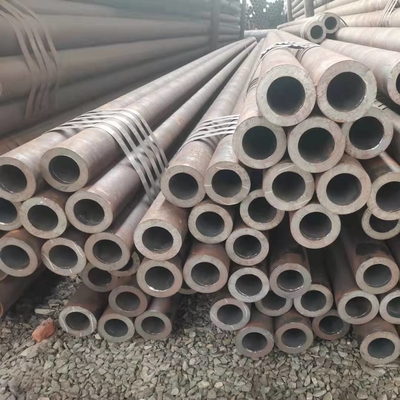

PED ท่อเหล็กไร้รอยต่อดึงเย็นแบบวงกลม JIS G3454 JIS G3455 STS370 STS410 STPT370

มาตรฐานผู้บริหาร

JIS3454 / JIS3455 / JIS3456

วัสดุ

STPG370, STPG410, STS370, STS410, STS480, STPT370, STPT410.STPT480

ขนาด

เส้นผ่านศูนย์กลางภายนอก

6mm-350mm

ความหนาของผนัง

1mm-30mm

ความยาว

ความยาวสุ่มเดี่ยว/ความยาวสุ่มสองเท่า

5ม.-14ม.,5.8ม.,6ม.,10ม.-12ม.,24ม.หรือตามคำขอจริงของลูกค้า

สิ้นสุด

ปลายเรียบ / เอียง, ป้องกันด้วยฝาพลาสติกทั้งสองด้าน, สี่เหลี่ยมจัตุรัส, ร่อง, เกลียวและข้อต่อ ฯลฯ

การรักษาพื้นผิว

เปลือย,ทาสีดำ,เคลือบเงา,สังกะสี,ป้องกันการกัดกร่อน

การเคลือบ 3PE PP/EP/FBE

วิธีการทางเทคนิค

เย็นวาด/ร้อนขยาย

วิธีการทดสอบ

การทดสอบกระแสวน, การทดสอบอุทกสถิตหรือการตรวจอัลตราโซนิก, NDT และการตรวจสอบคุณสมบัติทางเคมีและทางกายภาพ

บรรจุภัณฑ์

ท่อขนาดเล็กที่มัดด้วยแถบเหล็กที่แข็งแรง ขนาดใหญ่เป็นชิ้นหลวมห่อด้วยถุงพลาสติกทอเหมาะสำหรับงานยกโหลดในคอนเทนเนอร์ 40 ฟุตหรือ 20 ฟุตหรือเป็นกลุ่ม

ตามคำขอของลูกค้า

แอปพลิเคชัน

บอยเลอร์ ฮีทเตอร์ และท่อแลกเปลี่ยนความร้อน

ต้นทาง

Zhangjiagang Jiangsu Prov.China

ใบรับรอง

API ISO PED

การตรวจสอบบุคคลที่สาม

SGS BV TUV เป็นต้น

KS

ASTM

JIS

DIN

BS

เลขที่เกรด

ระดับ

เลขที่เกรด

ระดับ

เลขที่เกรด

ระดับ

เลขที่เกรด

ระดับ

เลขที่เกรด

ระดับ

D3570

SPHT 370
SPHT 38

106

ก.อา

G-3456

STPT 370
STPT 38

17175

เซนต์ 35.8

3602

HFS 360
ซีเอฟเอส 360
ERW 360
CEW 360

SPHT 410
SPHT 42

ก.บี

STPT 410
STPT 42

17175

เซนต์ 45.8

3602

HFS 410
CFS 410
ERW 410
CEW 410

SPHT 480
SPHT 49

ก.ค

STPT 480
STPT 49

-

-

3602

HFS 460
ซีเอฟเอส460
ERW 460
CEW 460

มาตรฐาน

ระดับ

ค

ซิ

มิน

พี

ส

JIS G3454

STPG 370

≤0.25

≤0.35

0.30-0.90

≤0.040

≤0.040

STPG 410

≤0.30

≤0.35

0.30-1.00 น.

≤0.040

≤0.040

JIS G3455

เอสทีเอส 370

≤0.25

0.10-0.35

0.30-1.10

≤0.035

≤0.035

STS410

≤0.30

0.10-0.35

0.30-1.40

≤0.035

≤0.035

STS480

≤0.33

0.10-0.35

0.30-1.50

≤0.035

≤0.035

JIS G3456

STPT 370

≤0.25

0.10-0.35

0.30-0.90

≤0.035

≤0.035

STPT 410

≤0.30

0.10-0.35

0.30-1.00 น.

≤0.035

≤0.035

STPT 480

≤0.33

0.10-0.35

0.30-1.00 น.

≤0.035

≤0.035

มาตรฐาน

ระดับ

ความต้านแรงดึง (Mpa)

ความแข็งแรงของผลผลิต (Mpa)

การยืดตัว (%)

JIS G3454

STPG 370

≥215

≥370

ดูตาราง 3-2 ของ JIS G3454

STPG 410

≥245

≥410

JIS G 3455

เอสทีเอส 370

≥215

≥370

ดูตาราง 3-2 ของ JIS G3455

เอสทีเอส 410

≥245

≥410

เอสทีเอส 480

≥275

≥480

JIS G 3456

STPT 370

≥215

≥370

ดูตาราง 3-2 ของ JIS G3456

STPT 410

≥245

≥410

STPT 480

≥275

≥480
