BS EN10216-2 P195GH / P235GH / P265GH ท่อเหล็กไร้รอยต่อสำหรับหม้อไอน้ำแรงดันต่ำ
ท่อเหล็กมีส่วนกลวงและถูกใช้ในปริมาณมากเพื่อเป็นท่อสำหรับลำเลียงของไหล เช่น ท่อสำหรับลำเลียงน้ำมัน ก๊าซธรรมชาติ ก๊าซ น้ำ และวัสดุแข็งบางชนิดเมื่อเทียบกับเหล็กตัน เช่น เหล็กกลม ท่อเหล็กมีความแข็งแรงในการดัดและบิดเท่ากันและน้ำหนักเบากว่าเป็นเหล็กหน้าตัดที่ประหยัดชนิดหนึ่ง ซึ่งใช้กันอย่างแพร่หลายในการผลิตชิ้นส่วนโครงสร้างและชิ้นส่วนเครื่องจักรกล เช่น ท่อเจาะน้ำมัน เพลาเกียร์รถยนต์ ชั้นวางจักรยาน และนั่งร้านเหล็กที่ใช้ในการก่อสร้าง
| ผลิตภัณฑ์ | ท่อเหล็กไร้รอยต่อ |
| มาตรฐานการผลิต เกรด เหล็กเบอร์ |
ASTM A178 เกรด A, C, D ASTM A179 เกรด A, C, D ASTM A192 ASTM A210 GradeA-1, C BS3059-Ⅰ 320 CFS BS3059-Ⅱ 360, 440, 243, 620-460, 622-490, S1, S2, TC1, TC2 EN10216-1 P195TR1/TR2, P235TR1/TR2, P265TR1/TR2 EN10216-2 P195GH, P235GH, P265GH, TC1, TC2 DIN17175 ST35.8, ST45.8 DIN1629 ST37.0, ST44.0, ST50.0 JIS G3454 STPG370, STPG410 JIS G3461 STB340, STB410, STB440 GB5310 20G, 15MoG, 12CrMoG, 12Cr2MoG, 15CrMoG, 12Cr1MoVG, 12Cr2MoWVTiB GB9948 10, 20, 12CrMo, 15CMo GB3087 10, 20 |
| เงื่อนไขการจัดส่ง | อบอ่อน นอร์มอลไลซ์ นอร์มอลไลซ์ และเทมเปอร์ |
| การรักษาพื้นผิว: | จุ่มน้ำมัน, เคลือบเงา, ทู่, ฟอสเฟต, ยิงระเบิด |
| การตรวจสอบและทดสอบ |
การตรวจสอบองค์ประกอบทางเคมี, การทดสอบคุณสมบัติทางกล (ความต้านแรงดึง, ความต้านทานแรงดึง, การยืดตัว การบาน การแบน การดัด ความแข็ง การทดสอบแรงกระแทก) การทดสอบพื้นผิวและขนาด การทดสอบแบบไม่ทำลาย การทดสอบแบบ Hydrostatic |
| แอปพลิเคชัน |
สำหรับหม้อต้มแรงดันสูง กลาง ต่ำ และแรงดัน ท่อของเหลว ท่อบอยเลอร์ อื่นๆ ท่อส่งน้ำมัน |
| เส้นผ่านศูนย์กลางภายนอก | 10 - 20 มม |
| ความยาว | 12M, 6m, 6.4M ความต้องการของลูกค้า |
| ระดับ | ค | ศรี | ล้าน | พี | ส | Cr | ลูกบาศ์ก | โม | หมายเหตุ | พรรณี | วี | เอ็น | |
| P195GH | ≤0.13 | ≤0.35 | ≤0.70 | ≤0.025 | ≤0.010 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.020 | ≤0.30 | ≤0.02 | ≤0.012 | |
| P235GH | ≤0.16 | ≤0.35 | 0.60-1.20 น | ≤0.025 | ≤0.010 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.020 | ≤0.30 | ≤0.02 | ≤0.012 | |
| P265GH | ≤0.20 | ≤0.40 | 0.80-1.4 | ≤0.025 | ≤0.010 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.020 | ≤0.30 | ≤0.02 | ≤0.012 | |
คุณสมบัติทางกายภาพ
| มาตรฐาน | ระดับ |
ความต้านแรงดึง (MPa) |
ความแข็งแรงของผลผลิต (MPa) |
การยืดตัว (%) |
| มธ.10216-2 | P195GH | 320~440 | ≥195 | ≥27 |
| P235GH | 360~500 | ≥235 | ≥25 | |
| P265GH | 410~570 | ≥265 | ≥23 | |
| 13CrMo4-5 | 440~590 | ≥290 | ≥22 | |
| 10CrMo9-10 | 480~630 | ≥280 | ≥22 |
ขนาดท่อสำหรับเครื่องแลกเปลี่ยนความร้อน & คอนเดนเซอร์ & หม้อต้ม
|
ขนาดท่อสำหรับเครื่องแลกเปลี่ยนความร้อน & คอนเดนเซอร์ & หม้อต้ม |
|||||||||||
|
เส้นผ่านศูนย์กลางภายนอก |
|
บีดับเบิลยูจี |
|||||||||
|
25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
||||
|
|
ความหนาของผนัง มม |
||||||||||
|
0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.40 น |
||||
|
มม |
นิ้ว |
|
น้ำหนัก กก./ม |
||||||||
|
6.35 น |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
|
|
|
||
|
9.53 น |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
|
|
||
|
12.7 |
1/2 |
|
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
|
||
|
15.88 น |
5/8 |
|
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
|
||
|
19.05 น |
3/4 |
|
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
|
||
|
25.4 |
1 |
|
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
||
|
31.75 น |
1 1/4 |
|
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
||
|
38.1 |
1 1/2 |
|
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
||
|
44.5 |
1 3/4 |
|
|
|
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
||
|
50.8 |
2 |
|
|
|
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
||
|
63.5 |
2 1/2 |
|
|
|
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
||
|
76.2 |
3 |
|
|
|
2.345 |
3.084 |
3.914 |
5.094 |
6.19 น |
||
|
88.9 |
3 1/2 |
|
|
|
2.729 |
3.609 |
4.584 |
5.974 |
7.27 น |
||
|
101.6 |
4 |
|
|
|
|
4.134 |
5.254 |
6.854 |
8.35 น |
||
|
114.3 |
4 1/2 |
|
|
|
|
4.654 |
5.924 |
7.734 |
9.43 น |
||
|
รูปแบบของท่อ: ตรง & U-bend & Finned & ขด |
|||||||||||
|
ท่อเหล็กกล้าไร้สนิม: A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81 |
|||||||||||
|
ท่อเหล็กกล้าคาร์บอนและโลหะผสม: A/SA178, A/SA179, A/SA192,A/SA209, A/SA210, A/SA213, A.SA214 |
|||||||||||

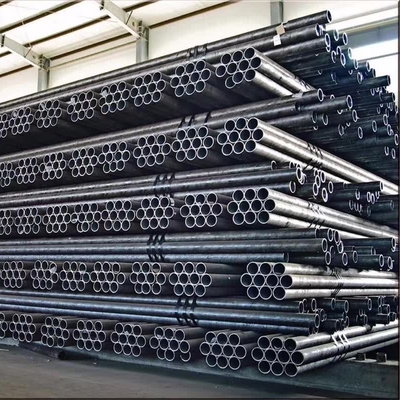

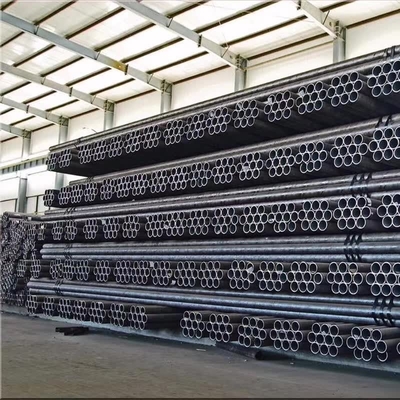

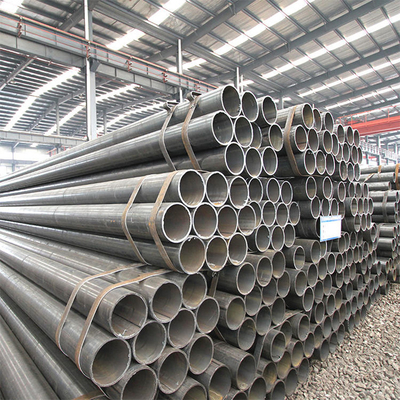

รูปถ่ายสินค้า
อุปกรณ์โรงงาน &ควบคุมคุณภาพ
การใช้งานท่อเหล็กและท่อ
การบรรจุและการจัดส่ง
ใบรับรองหลัก
